吊钩式抛丸机是由哪些部分组成的?

  吊钩式抛丸机分为单吊钩和双吊钩,吊钩式抛丸机由两个吊钩装载工件替换进入抛丸整理室内。利用抛丸器将0.2~0.8的弹丸抛向工件的外表,使得工件的外表到达一定的粗糙度,让工件变得美观,或许改动工件的压应力提高寿命。吊钩式抛丸机广泛应用于铸造、修建、化工、电机、机床等行业的中、小型铸、锻件的外表整理或强化处理。吊钩式抛丸机由抛丸整理室、提升机、分离器、螺旋运送器、两个抛丸器总成、弹丸控制体系、吊钩行走轨迹、吊钩体系、自转设备、地基、除尘体系及电气控制部分等组成。

  1、抛丸整理室

  抛丸整理室由室体和护板等组成。除尘口设置在后侧壁上。抛丸整理室壳体为钢板、型钢焊接结构,是对工件进行抛丸整理的密封、宽阔的操作空间。抛丸整理室的一侧壁上装有 2 套 QX130 型抛丸器总成,确保对被整理工件进行抛丸整理。室体内受抛丸器直接抛射的区域衬有厚度为12mm 的 进口轧制Mn13护板,单班出产运用寿命能够到达十年。其它区域选用65Mn 板防护。护板均用防护螺帽压紧,便于必要时拆装替换。室体下部由钢板围成斜边形成漏斗,以使弹丸流入底部的螺旋运送器中。该钢板上也铺以护板进行防护。在螺旋运送器的上方,铺有钢漏板,漏板的上方又铺耐磨橡胶板。运用时,耐磨橡胶板应铺在抛丸器的正前方,以保护下面的钢漏板,延长其运用寿命。本机标准型配置为人工手动开关门方法。本机设计为对开门方法,大门内侧铺以耐磨橡胶护板,选用钢压板并用六角特制螺母压紧;四周粘有泡沫橡胶胶条,对大门四周进行有用密封;下方设有收丸槽,将开门时带出的小部分弹丸收入室体内,避免弹丸落到地面上使人滑倒受伤。在大门的门轴上设有油杯,以便对大门活页内的轴承定期光滑。

  2、抛丸器

  抛丸器主要由叶轮、叶片、分丸轮、定向套、罩壳、护板、主轴、进丸管等部分组成。

  所用 QX130 型悬臂离心式抛丸用具有高效、安装修理方便、占用空间小、能进行左右旋转等优点。叶片在迅速旋转的过程中,靠离心力的作用固定,不需任何固定装夹具。拆开叶片时,只须轻击叶片外端便可将叶片卸下,拆开八片叶片只须 10-20 分钟。别的,本系列抛丸器还能在拆开叶片的一起检查分丸轮及定向套的磨损情况。别的抛丸器的主轴是安装在罩壳上,而罩壳上固定主轴及定向套的孔是一次性加工的,然后减少了分丸轮对弹丸的磨擦和将定向套挤裂的现象,一起也大大提高了抛丸功率。定向套在运用过程中,应常常检查矩形窗口的磨损情况,当窗口磨损 5 毫米左右后,须后转 5 毫米左右(按叶轮旋转方向),当窗口损耗 15 毫米以上时应替换,否则弹丸的径向散射角将按比例增大,致使加快护板的磨损和下降整理功率。

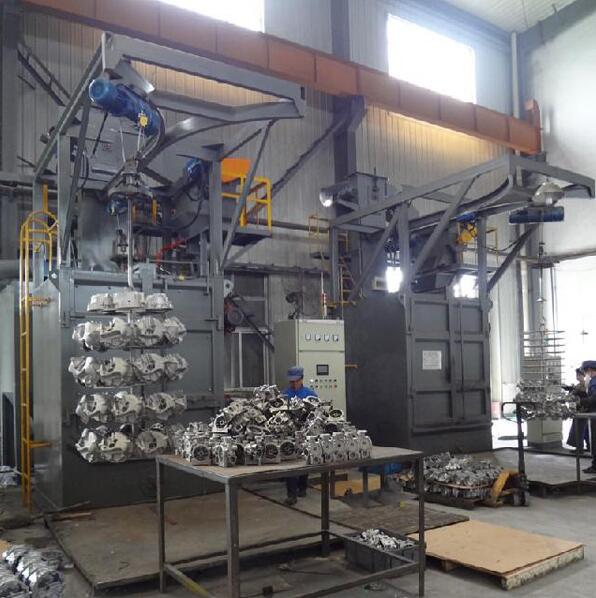

吊钩式抛丸机


  3、斗式提升机

  斗式提升机由摆线针轮减速机及机座、上下滚筒、运送胶带、料斗、封闭料筒和涨紧设备组成。斗式提升机的下端进料口与螺旋运送器相连,上端出料口与丸砂分离器相连。提升机罩壳选用焊接结构,外形美观、刚性好。提升机罩壳上设有检修门,可修理及替换料斗。打开下罩壳上的门盖,能够修理下部传动,排除其底部弹丸堵塞.本机选用平皮带滚动。作业时,固定在运送胶带上的料斗将提升机底部的丸料刮起,然后在提升机电机的驱动下,将丸料提升至提升机顶部,靠离心重力方法落料,将丸料输入丸砂分离.一起提升机设有一套涨紧设备。当运用一段时间皮带松懈时,能够经过调理提升机上部两边的调整螺栓来涨紧皮带。调整规模为 100 毫米,调整时应注意使两头的调理量一起.

  4、丸砂分离器

  选用先进的满帘幕式丸砂分离器。分离器由分离器螺旋、滚筒筛、丸料仓等组成。在丸砂分离器的漏斗处设有加料口,用来向设备弥补新弹丸。从斗式提升机流入的丸砂混合物,由分离器螺旋送至滚筒筛中。滚筒筛设有内、外螺旋片。作业时,内螺旋片将砂块等大颗粒杂物动送至排渣口排出。过筛后的丸、砂及粉尘混合物由滚筒筛外螺旋片推送,并且使其沿分离器全长均匀布料,然后丸料经过分离器重锤的调理,呈流幕状况均匀流至分离器底部。此刻,分离器风机经过分离器抽风孔抽风。利用重力风选原理,将弹丸和金属氧化皮碎片、破碎弹丸、粉尘有用分离,大颗粒废料从分离器丸料溢流口流出,细微丸料、粉尘从废料出口流出,弹丸进入丸料仓进行循环.

  5、吊钩体系

  由吊钩、减速设备、电动葫芦零部件等组成。本体系完结吊挂工件、提升工件、将工件运进室体、在自转设备的驱动下使工件在整理室内自转等功能。

  6、螺旋运送器

  螺旋运送器坐落抛丸室的底部,由螺旋轴、叶片、两头轴头等组成。叶片焊接在螺旋轴上。提升机的下部滚筒装配在螺旋轴靠近提升机的一端上。经过提升机下部的摆线针轮减速机带动螺旋运送器工作。作业时,螺旋运送器将丸砂混合物运送到提升机的底部,再由提升机将其提升至上部并卸入分离器中进行丸砂分离。螺旋运送器与提升机一起组成弹丸的收集收回体系。
